安全工作區
時間：2022-11-28 人氣： 來源：山東合運電氣有限公司
安全工作區（英語：Safeoperatingarea,SOA），是指功率半導體器件（例如雙極性晶體管、場效應管、晶閘管以及絕緣柵雙極晶體管）能夠按照預期正常工作而不會造成損壞時的電壓電流等條件的范圍。

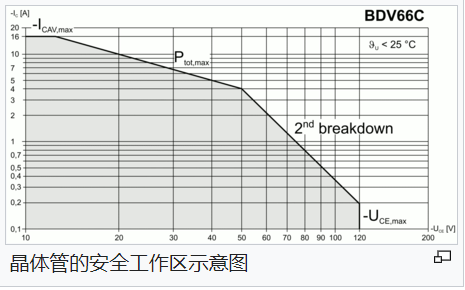

在半導體器件產品的手冊或數據表里，安全工作區通常以圖像的形式標明，以晶體管為例，安全工作區標示圖的橫坐標是VCE（集電極-發射極電壓）、縱坐標是ICE（集電極-發射極電流），而安全工作區的范圍即為圖中曲線與坐標軸所包圍的區域。這一邊界曲線中結合了器件的以下各項工作限制：最大電壓、最大電流、與最大耗散電功率，而這些限制中也包含了對結的溫度、內部熱阻、晶粒焊線的載流能力和二次擊穿這幾項因素的考慮。
除了可依照連續工作條件畫出安全區域之外，也可以另針對脈波（例如：1mS或10mS）的瞬間工作條件作出脈波下的安全工作區域。
安全工作區的種類
反向偏置安全工作區（RBSOA）是要關閉器件時的安全工作區。反向偏置安全工作區可能和一般的安全工作區不同，以IGBT為例，反向偏置安全工作區的上半部會隨著器件集電極對發射極的電壓變化率dVce/dt的增大而逐漸變小。
正向偏置安全工作區（FBSOA）是要開啟器件時的安全工作區
關于安全工作區，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多相關知識。
