保險絲

　　保險絲，又稱熔斷器、熔絲，是一種連接在電路上用以保護電路的一次性元件，通常采用低熔點的鉛錫合金、鋅、銅、銀的絲狀或片狀材料制成。當電路上電流過大時，使其中的金屬線或片產生高溫而熔斷，導致開路而中斷電流，以保護電路免于受到傷害。舊保險絲熔斷后需要人工更換新的保險絲以使電路恢復運行。

種類、標示

　　保險絲上通常會標示額定電流、額定電壓、廠牌、安規、速度、中斷容量等。一般電器設備開機通電時瞬間常會有一定的沖擊電流，較正常工作電流高，保險絲如立即熔斷將造成使用的困擾，為配合電路特性的需要，保險絲依熔斷速率約可分為若干類，小型保險絲熔斷速率的類型通常會以英文字母代號表示：常見的有

• 　　T（Time-lag）代表慢熔型

• 　　F（Fast）代表快熔型

• 　　M（Mediumtime-lag）代表中等速度

　　另有比T更慢熔的TT與比F更快熔的FF等。

規格參數的意義

• 　　額定電流：保險絲可以允許連續流通而不會發生熔斷的電流（不是保險絲會熔斷的電流）

• 　　額定電壓：保險絲熔斷時可以應付的電壓。如果保險絲所能承受的電壓不足，熔斷后的兩端點間可能發生電弧現象而無法完全斷路。

• 　　允通能量（let-throughenergy）：又稱{\displaystyleI^{2}t}{\displaystyleI^{2}t}值，由過電流到保險絲熔斷時所通過的能量。

• 　　斷流容量或稱啟斷容量，直譯中斷容量（breakingcapacity或interruptingcapacity）：保險絲斷路前可以安全處理的最大電流。所用保險絲的中斷容量須大于回路所可能發生的最大短路電流，否則短路瞬間還沒熔斷前有發生危險之虞，是電力保險絲的重要安全參數之一。BS88保險絲的斷流容量為80kA；小型電子用保險絲中斷容量較小，一般無標示此參數。

• 　　溫度折減（temperaturederating）：在25℃下額定容量為1安培的保險絲在低溫（例如負40℃）時可能允許通過多10～20%的電流，在高溫（例如100℃）時可能只允許通過原有容量80%的電流。各種保險絲的溫度折減不同，應查閱規格書為準。

• 　　截?cái)嚯娏?/span>（cut-offcurrent）：若故障電流很大，保險絲會在故障電流峰值前熔斷，降低了的峰值稱作截?cái)嚯娏鳌?/span>

外型

• 　　條絲狀。早期原始型態的保險絲，直接以螺絲鎖定，用于各種尺寸的舊式開關、插座。

• 　　片狀（裸片狀）。比舊式絲狀方便使用。

• 　　玻璃管狀。有幾種不同尺寸，常見于電子產品。

• 　　6.3x32mm（直徑x長度）

• 　　5x20mm

• 　　陶瓷管狀。有幾種不同形狀及尺寸，可避免玻璃爆裂。

• 　　塑膠片狀帶金屬片狀接腳：汽車保險絲。

• 　　表面接著元件（SMD）型

• 　　圓柱體狀，插件式：直接焊接于電路板上，用于產品內部。

　　.

標志

　　大多數保險絲的標記在身上或端蓋與標記，指示其評級。但是表面黏著技術封裝的保險絲功能很少或沒有標記，使識別非常困難。

　　保險絲可能出現類似的顯著不同的特性，確定了它們的標記。保險絲標記通常會傳達以下信息：

• 　　保險絲的額定值(安培)

• 　　保險絲的電壓等級

• 　　時間-電流特性，即保險絲熔斷速度

• 　　批準由國家和國際標準機構

• 　　制造商/產品編號/系列

• 　　中斷能力

低壓保險絲

　　低壓保險絲用于在分布在行業和最終用戶，例如保險絲盒。典型的額定電壓為230/400伏交流電。對于工業設施，有版本高達1000伏直流或交流電壓。

D系統（DIAZED）

　　DIAZED系統是由西門子舒克特開發（第一當前尺寸DII）。從1909直到它取代了通常的融合一體式插頭，例如在美國仍然在使用（螺絲型）。螺絲帽和保險絲的分離（“盒”）。

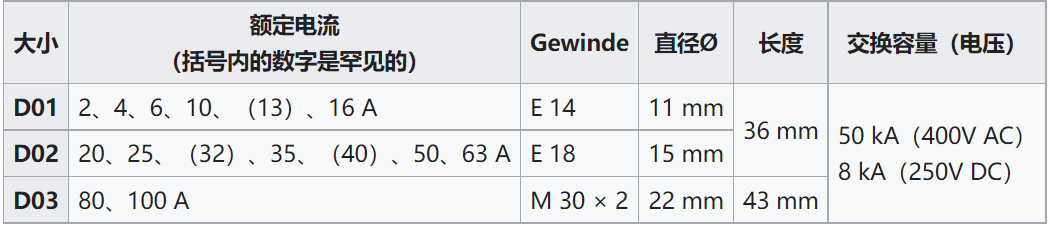

D0系統（NEOZED）

　　NEOZED系統成立于1967年由西門子公司引進。優點是體積更小，低功耗（更少的熱量）。

DL-System（東德）

　　在東德，除了D-和DL-System380VAC的是共通的。對現有裝置DL-System仍在生產（GG版，400V交流）。

高壓保險絲

　　在高壓電塔與電線桿上，經常使用兼具啟斷開關功能的熔絲鏈開關（FuseCutout），作為輸配電系統的過電流或短路保護。

其他類型的保險絲

可恢復式保險絲

　　可恢復式保險絲（PPTC），或稱自恢復保險絲或過流保護片。當電流超過標準，停止供電；如果恢復電流標準內，自動重新供電，不需人工替換保險絲

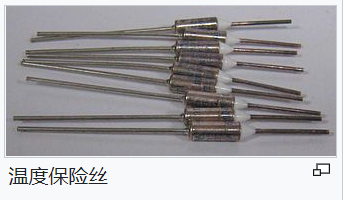

溫度保險絲

　　溫度保險絲（Thermalcutoff）常見于現今的電熱類裝置之中，當溫度超過一定的安全溫度后會熔斷。

　　具有溫度保險絲的裝置例如：電鍋、電熱器、咖啡機、吹風機等。

　　溫度保險絲的規格中雖也有容許電流一項，但要注意的是：溫度保險絲并沒有與電流保險絲一樣的電流保護作用，不可混淆。
